如何通过VRRP技术完成路由主备切换继续数据传送

虚拟路由冗余协议(Virtual Router Redundancy Protocol，简称VRRP) 虚拟路由冗余协议 (VRRP) 是一种网络协议，通俗讲就是实现主备路由器的切换，主路由器故障备份路由器自动继续工作保证网络环境正常运行。

VRRP 通过在多个路由器之间共享一个虚拟IP地址来实现冗余。这些路由器中的一个被选举为主路由器，负责响应ARP请求和转发IP数据包。如果主路由器出现故障，备份路由器会在短时间内接管，成为新的主路由器，这个过程对终端用户是透明的，因为IP地址和MAC地址不会发生变化。

• 提高网络可靠性：VRRP通过将多个物理路由器组成一个虚拟路由器，确保当主路由器出现故障时，流量可以自动切换到其他备份路由器，从而避免网络中断。
• 冗余网关功能：VRRP提供冗余的默认网关功能，确保在主动路由器发生故障时，能够迅速切换到备用路由器，保证网络的连通性。
• 透明切换：当主路由器故障时，备份路由器能够在极短的时间内接管流量，用户在使用过程中不会感知到切换的发生，这种透明性对于终端用户非常重要。
• 优先级机制：VRRP使用优先级机制来决定哪个路由器作为主路由器。每个路由器都有一个优先级值，优先级高的路由器会被选为主路由器，确保在多个备份路由器中选择最合适的接管角色。

VRRP选举机制基于路由器的优先级和IP地址。每个路由器都可以配置一个优先级，优先级高的路由器有更高的机会成为主路由器。如果优先级相同，则比较IP地址，IP地址大的路由器将成为主路由器。

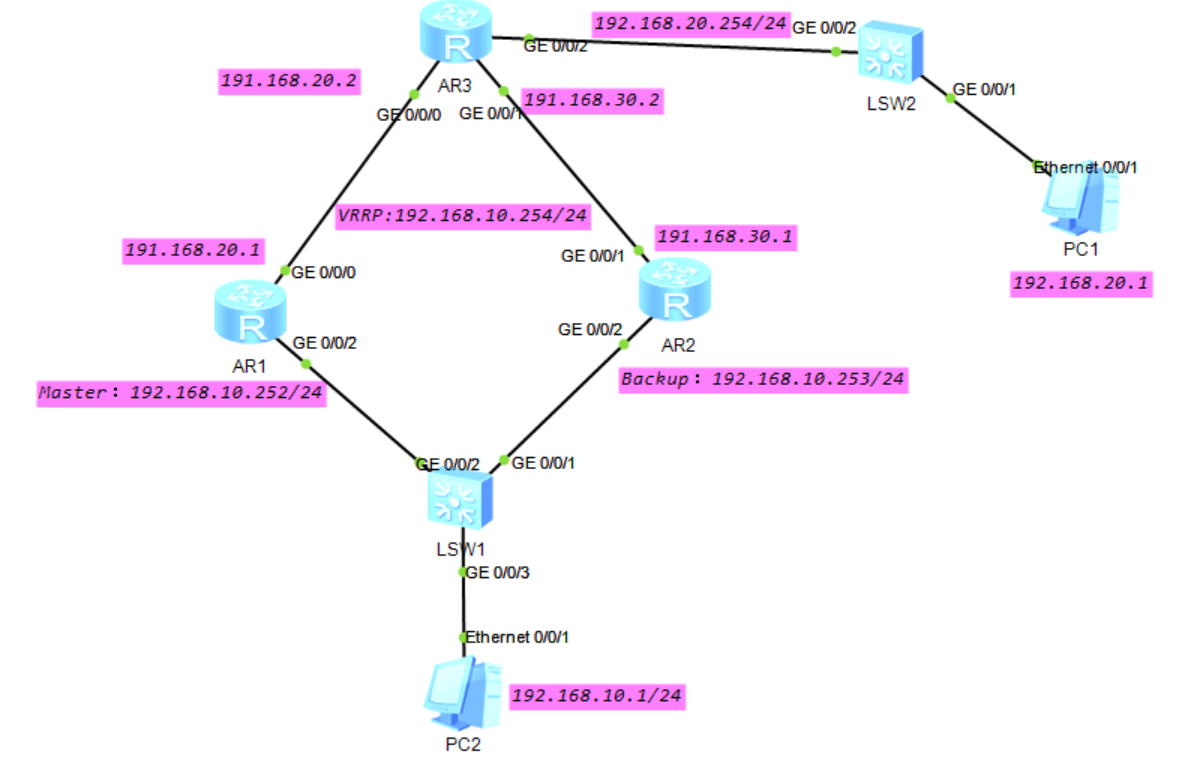

• PC2访问PC1数据包优先走主路由器AR1，此时AR1为Master，AR2为Backup。
• AR1故障,AR2路由主动抢占Master身份，AR1身份降为Backup，数据包走AR2线路。
• AR1恢复正常，自动抢占Master身份，数据包走AR1线路。

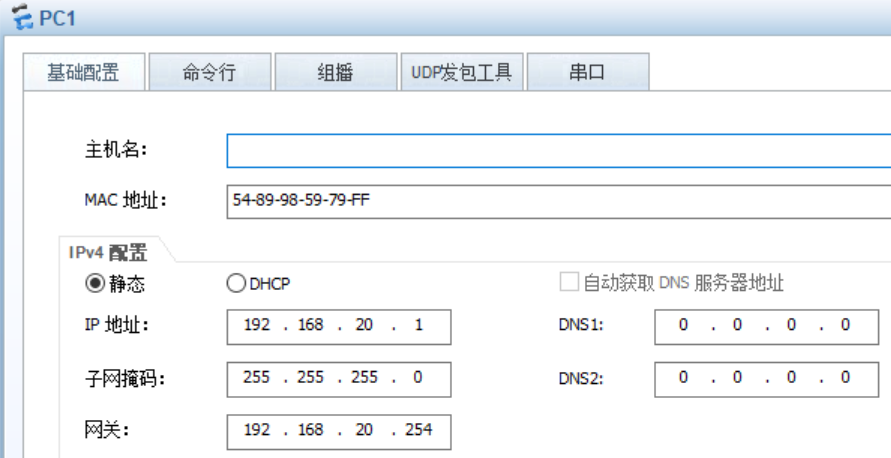

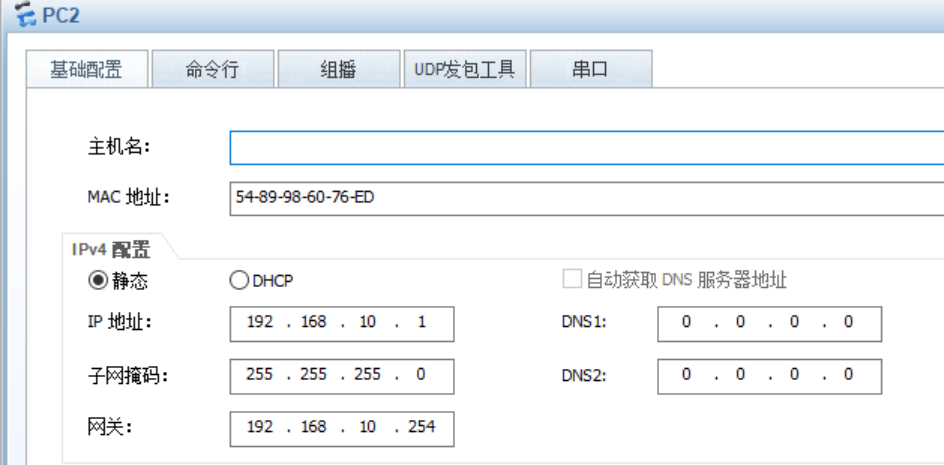

• PC2配置IP，192.168.10.1/24，pc1配置192.168.20.1/24（如图）。

• 配置路由器：

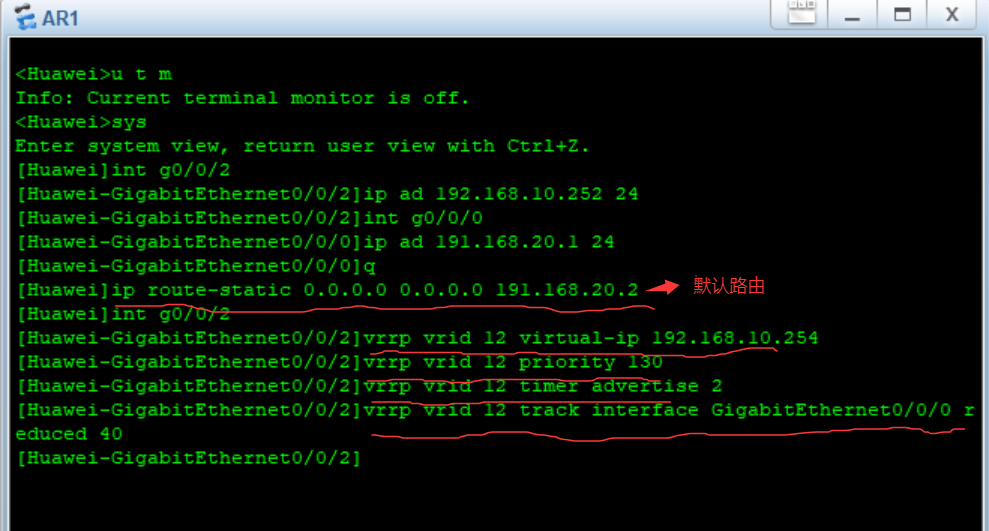

• 配置AR1路由器G0/0/2和G0/0/0接口的IP地址以及在接口0/0/2配置VRRP（如图）。

vrrp vrid 12 virtual-ip 192.168.10.254 /设置虚拟路由器的IP地址
vrrp vrid 12 priority 130 /配置VRRP优先级（越大优先级越高）
vrrp vrid 12 timer advertise 2 /配置VRRP抢占时间
vrrp vrid 12 track interface GigabitEthernet0/0/0 reduced 40 /端口跟踪，监测Master设备连接外网的接口（此处监控的是0/0/0接口）

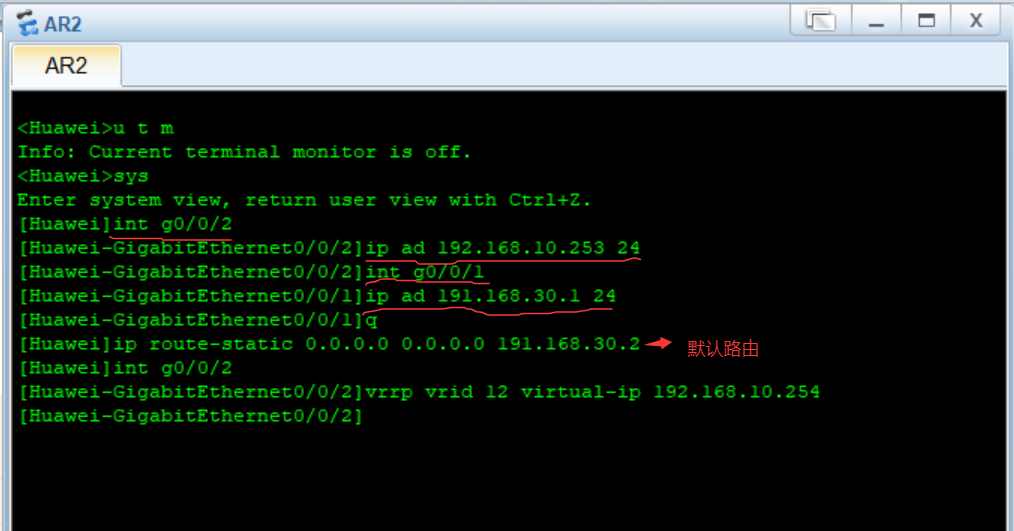

• 配置AR2路由器G0/0/1和G0/0/2接口的IP地址以及在接口0/0/2配置VRRP（如图）。

vrrp vrid 12 virtual-ip 192.168.10.254：设置虚拟路由器的IP地址（需要与AR1设置相同的VRRP虚拟IP地址）。

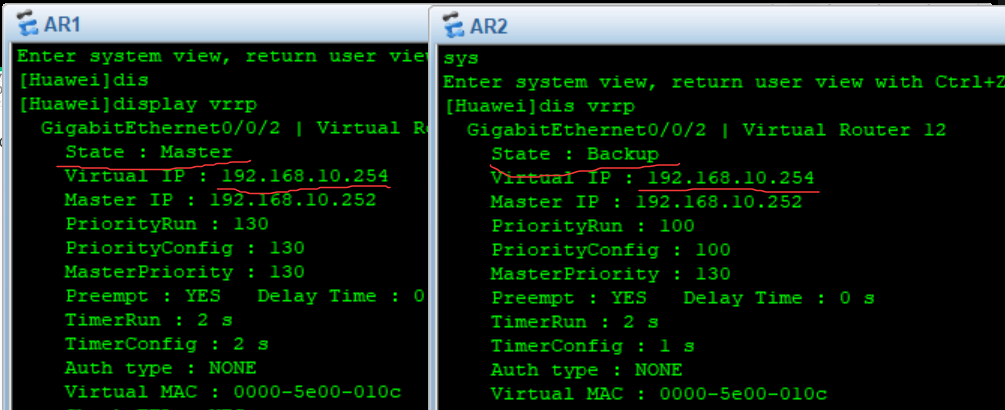

• 验证AR1和AR2身份，AR1为主路由器（Master) AR2为备用路由器（Backup)如图。

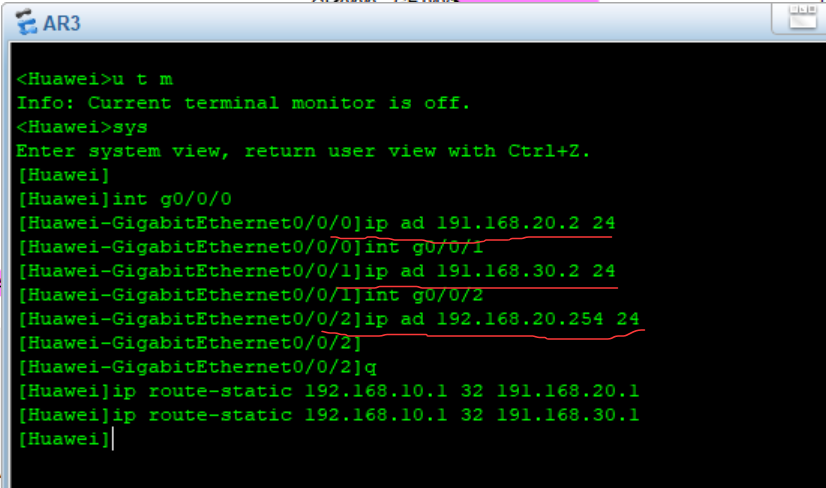

• 配置AR3路由器接口G0/0/0，G0/0/1 ，G0/0/2IP地址（如图）。

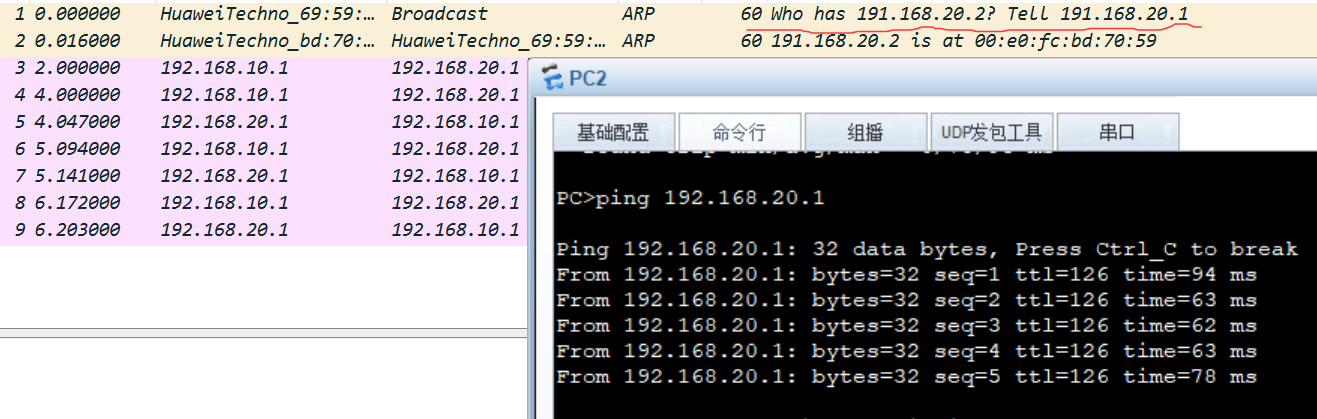

• PC2访问PC1数据包优先走主路由器AR1，图为AR1抓包情况。

• 验证AR1故障,AR2路由主动抢占Master身份，AR1身份降为Backup，数据包走AR2线路如图。

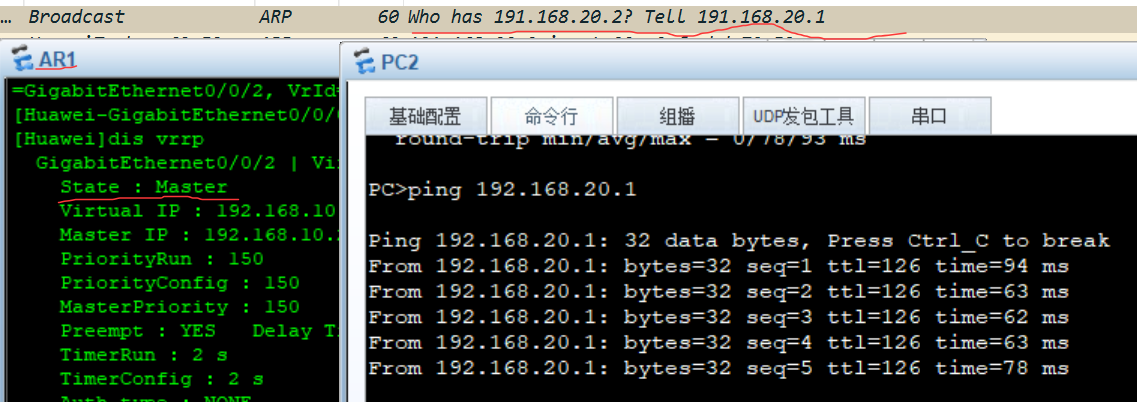

• 验证AR1恢复正常，AR1自动抢占Master身份，数据包走AR1线路。

通过验证结果满足需求，PC2第一次访问PC1路线走的是AR1。当AR1设备故障AR2抢占身份后继续传送数据此时路线走的AR2。当AR1设备恢复正常此时AR1身份恢复数据再次从AR1路线传输。
