如何使用 Portainer 实现 XSwitch Docker 可视化管理

Portainer 是一个 Docker 可视化管理工具,可以对方便地对 Docker 镜像进行管理。

下面,我们来看一下如何在 Linux 上安装 Portainer。

安装 docker 和 docker-compose

此版本基于 Debian 系统安装,以管理员身份root安装。

卸载系统自带的软件

apt-get remove docker docker-engine docker.io containerd runc

更新系统

apt-get update

安装插件

apt-get install apt-transport-https ca-certificates curl gnupg lsb-release gnupg2 pass -y
curl -fsSL https://download.docker.com/linux/debian/gpg |gpg --dearmor -o /usr/share/keyrings/docker-archive-keyring.gpg

使用下面的命令设置 stable 源

echo \
  "deb [arch=amd64 signed-by=/usr/share/keyrings/docker-archive-keyring.gpg] https://download.docker.com/linux/debian \
  $(lsb_release -cs) stable" |tee /etc/apt/sources.list.d/docker.list > /dev/null

安装

apt-get update
apt-get -y install docker-ce docker-ce-cli containerd.io docker-compose

启动 docker

systemctl start docker
systemctl enable docker

安装 Portainer

Portainer 是一个可视化的 Docker 操作界面,提供状态显示面板、应用模板快速部署、容器镜像网络数据卷的基本操作(包括上传下载镜像,创建容器等操作)、事件日志显示、容器控制台操作、Swarm 集群和服务等集中管理和操作、登录用户管理和控制等功能。 官网

通过命令安装 Portainer

$ docker volume create portainer_data
$ docker run -d -p 8000:8000 -p 9000:9000 --name portainer --restart=always --log-opt max-size=1g \
-v /var/run/docker.sock:/var/run/docker.sock -v portainer_data:/data portainer/portainer-ce

如端口被占用可以自行修改,修改9001:9001,重启参数--restart=always

首次登录 Portainer

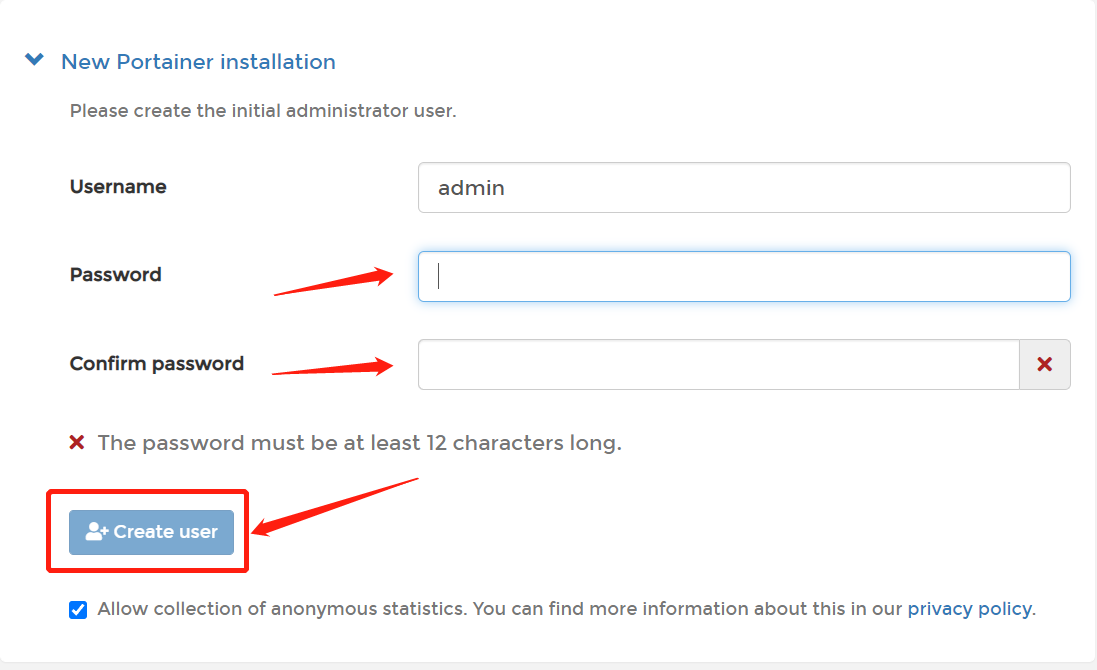

启动后,通过本地浏览器访问:http://localhost:9000, 直接进入 Portainer 注册用户界面。

输入 12 位密码后,创建用户。首次会直接登录系统。

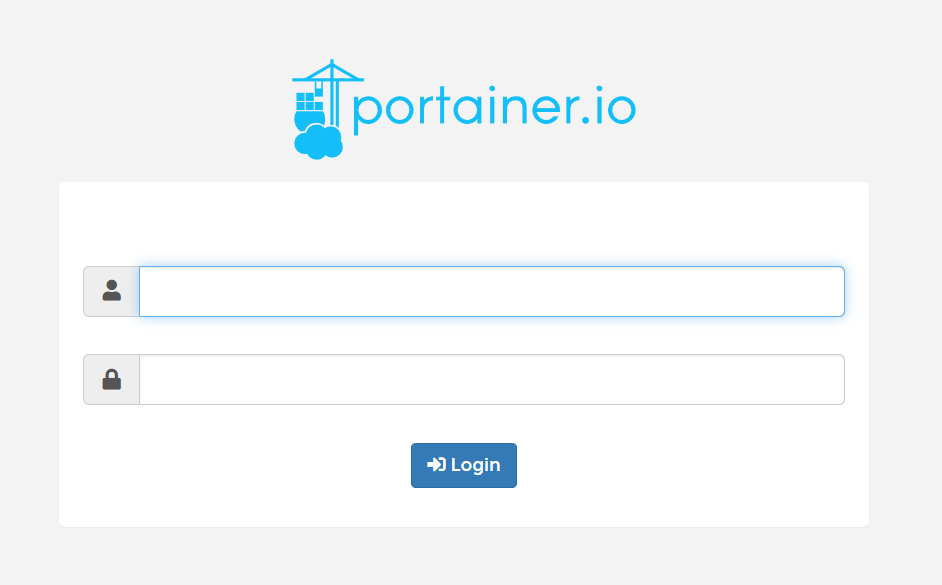

非首次登录,会出现以下登录界面

Portainer 操作界面

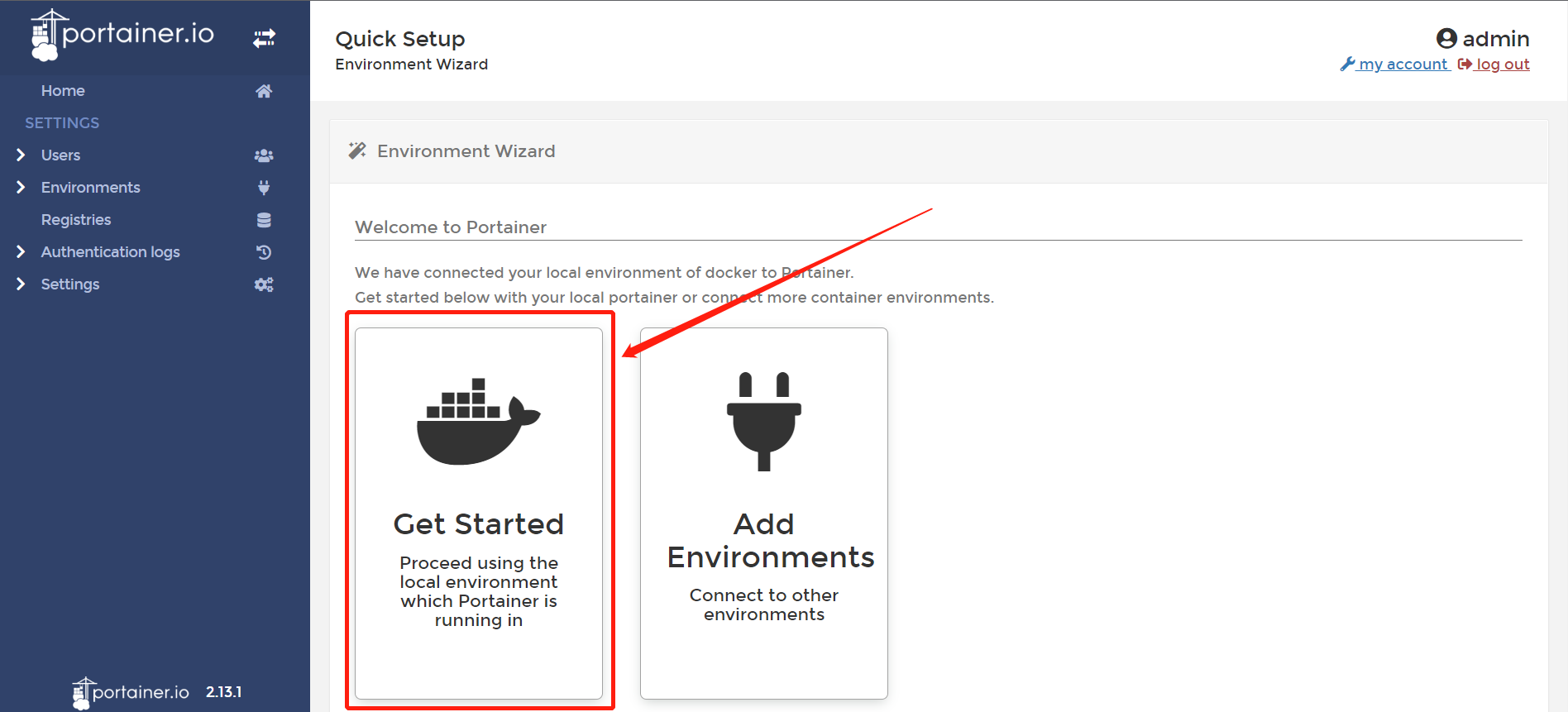

  • 登录后,点击Get Started

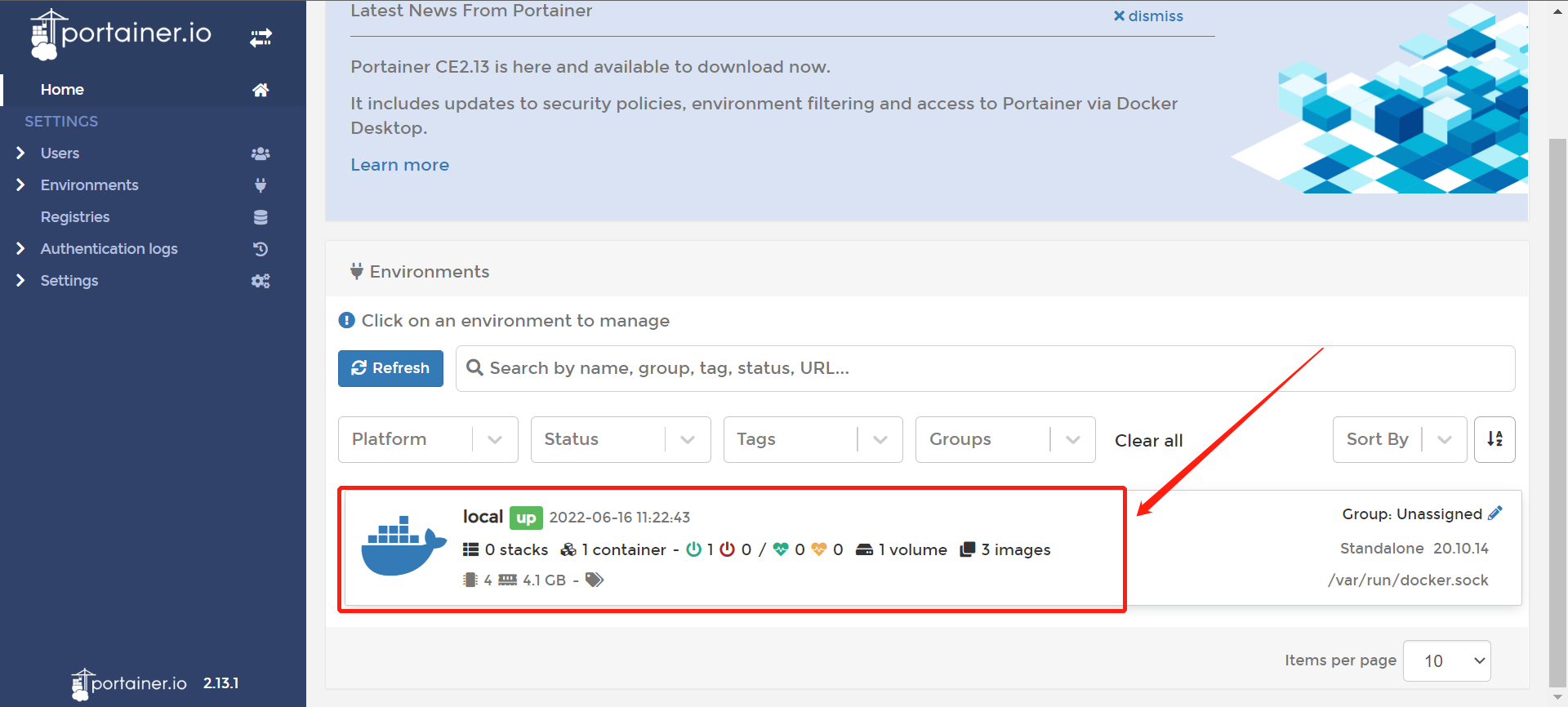

  • 选择local

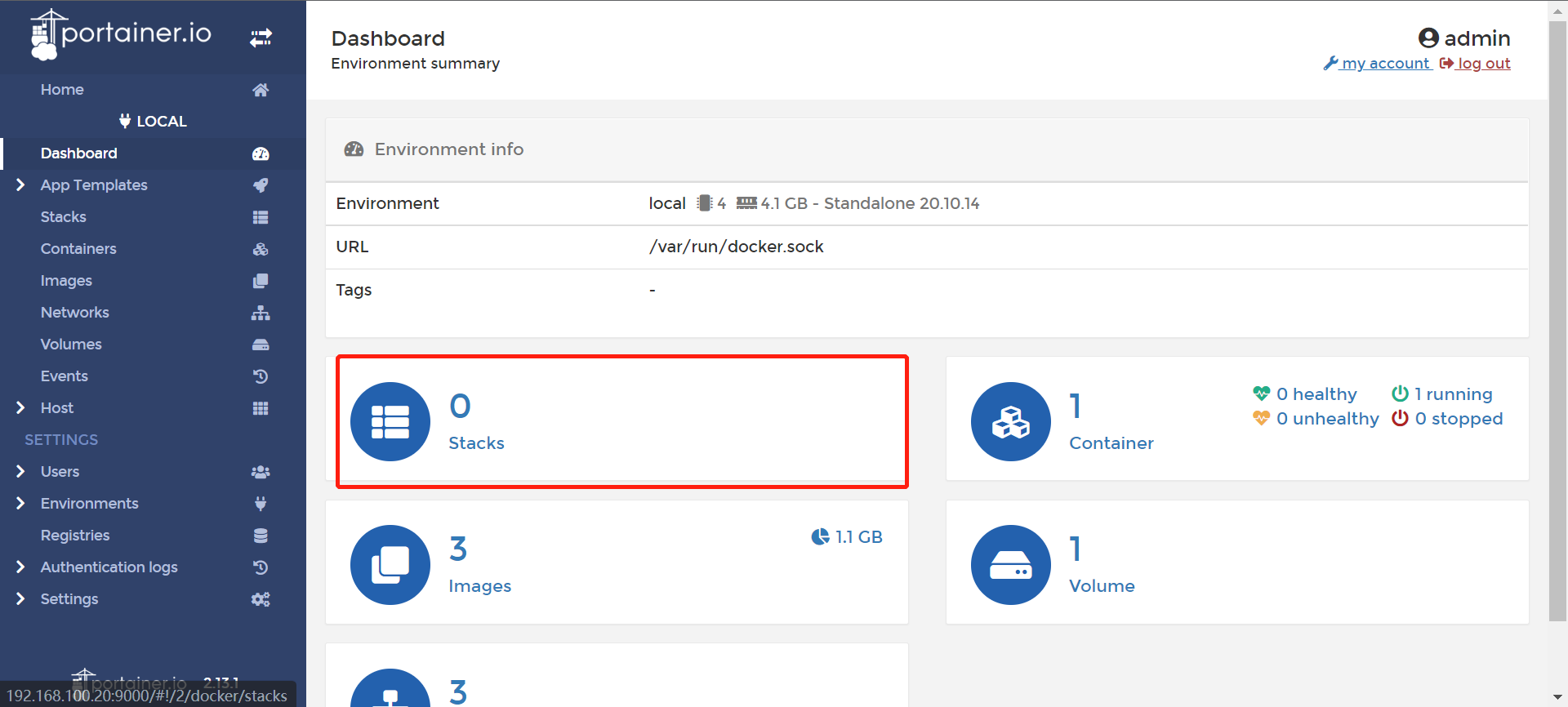

  • 选择Stacks

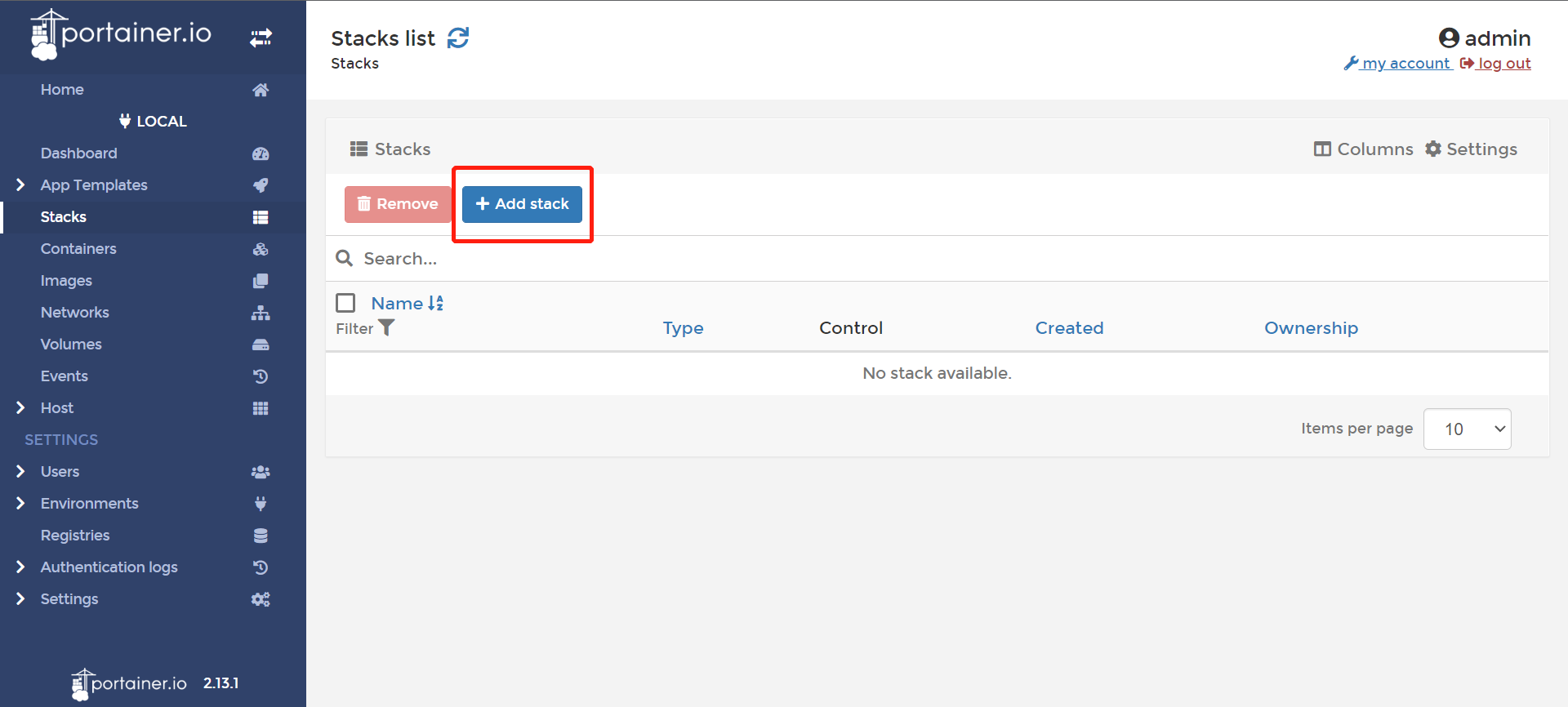

  • 选择Add stacks

下载 XSwitch 并创建目录

XSwitch 下载安装可免费下载XSwitch

将解压文件env.example改名.env存放到桌面,根据服务器的网络配置修改文件.env

# xswitch-lua use env

DSN=postgresql://xui:xui@127.0.0.1/xui
SIP_PORT=7060
SIP_TLS_PORT=7061
SIP_PUBLIC_PORT=7080
SIP_PUBLIC_TLS_PORT=7081
VERTO_WS_PORT=8081
VERTO_WSS_PORT=8082
RTP_START=10000
RTP_END=20000
ESL_PORT=8021
EXT_IP=192.168.100.20
LOCAL_IP=192.168.100.20
FREESWITCH_DOMAIN=xswitch.cn
FREESWITCH_DEFAULT_PASSWORD=$VeryGoodPassw0rd
FREESWITCH_EVENT_SOCKET_PASSWORD=$VeryGoodPassw0rd
PKG_CONFIG_PATH=/usr/local/pg-static/lib/pkgconfig:/usr/local/freeswitch/lib/pkgconfig

# xswitch-pg use env
PGDATA=/var/lib/postgresql/data/pgdata
TZ=PRC
POSTGRES_PASSWORD=xswitch1qaz!

# xswitch-nginx use env(xswitch和xswitch-pg镜像不要此项)
HTTP_PORT=80
NGINX_PROXY=192.168.100.20

在服务器上创建目录,将配置文件按复制到目录中。

mkdir /data

将下载目录中的 Makefilextra_config文件复制到/data文件夹中。

添加 xswitch-pg

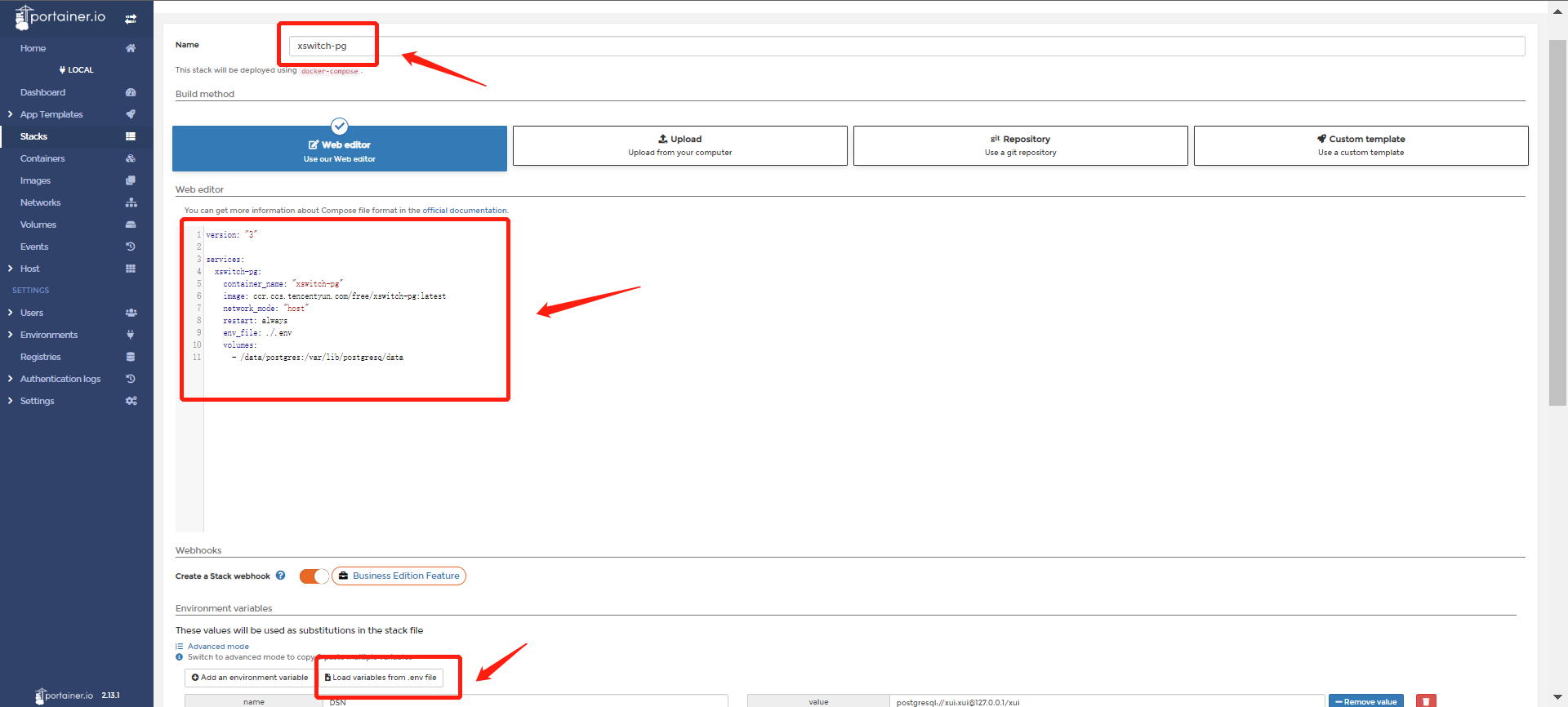

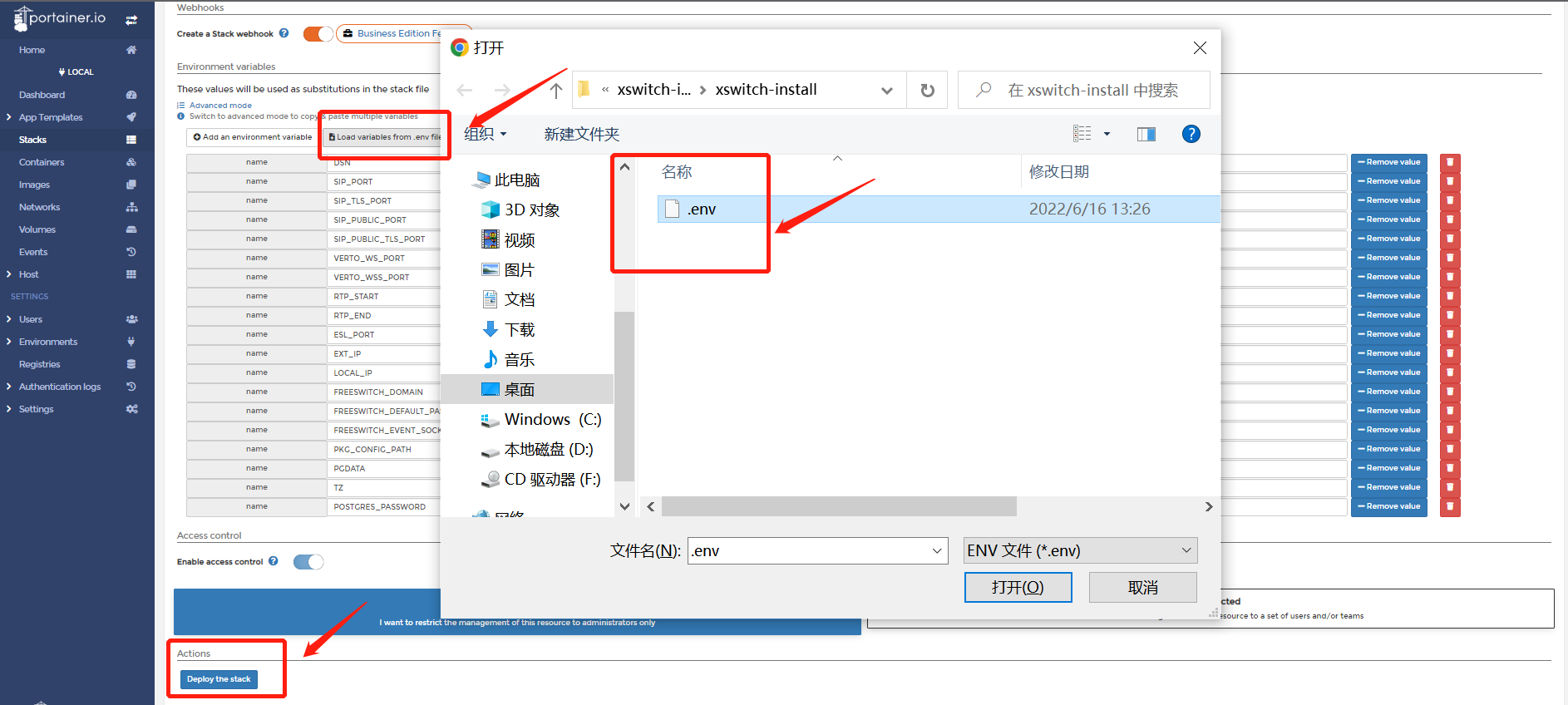

打开docker-compose.yml Name 填写xswitch-pg,复制xswitch-pg内容到Web editor框中,加载.env变量。

Web editor 内容如下

version: "3"

services:
  xswitch-pg:
    container_name: "xswitch-pg"
    image: ccr.ccs.tencentyun.com/free/xswitch-pg:latest
    network_mode: "host"
    restart: always
    env_file: ./.env
    volumes:
      - /data/postgres:/var/lib/postgresq/data

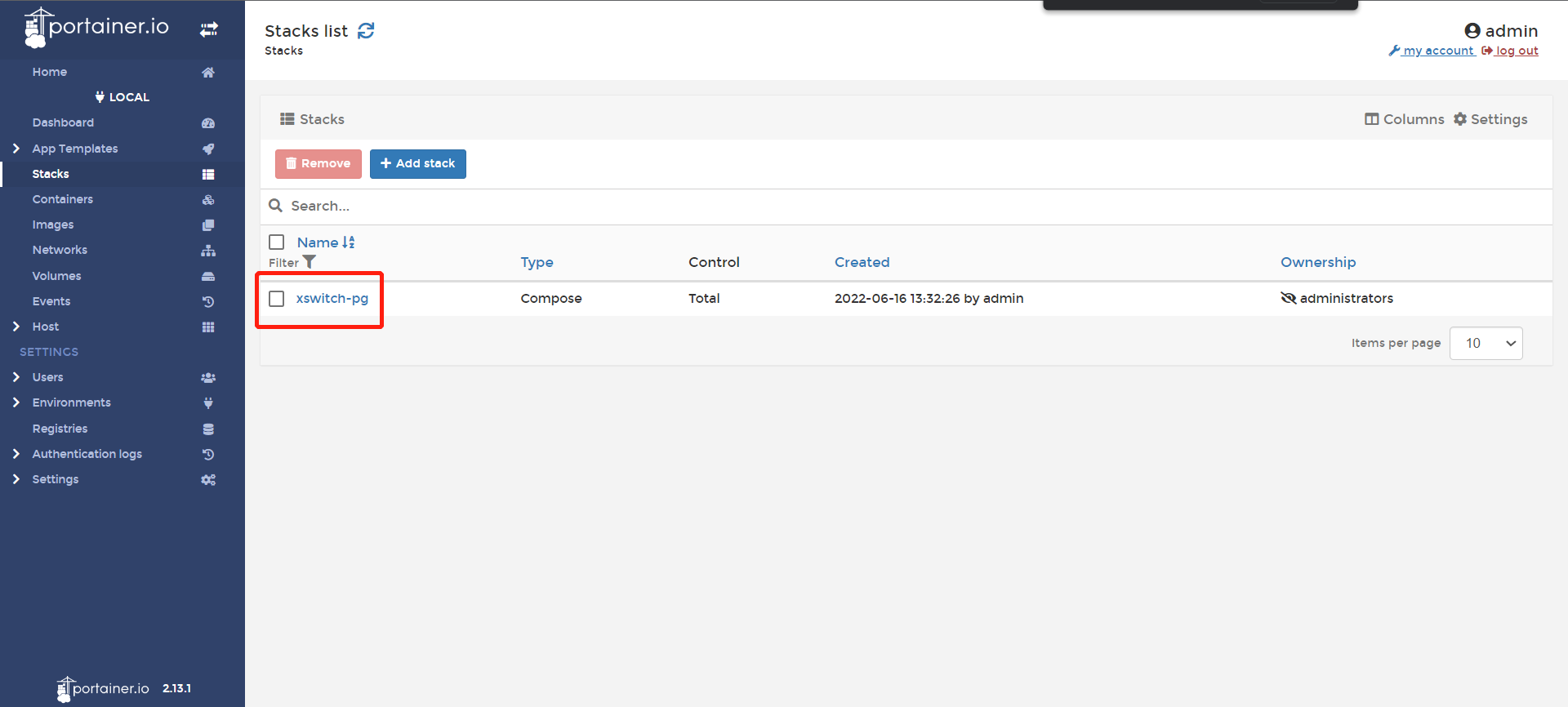

添加完成后,显示以下图片

添加 xswitch 和 xswitch-nginx-xui

以上述方法分别添加xswitchxswitch-nginx-xui

version: "3"

services:
  xswitch:
    container_name: "xswitch"
    image: ccr.ccs.tencentyun.com/free/xswitch-lua-free:4.0.0
    network_mode: host
    logging:
      driver: "json-file"
      options:
        max-file: "10"
        max-size: "200m"
    restart: always
    env_file: ./.env
    ulimits:
      core: -1
    privileged: true
    stdin_open: true
    tty: true
    volumes:
      - /data/log:/usr/local/freeswitch/log
      - /data/storage/upload:/usr/local/freeswitch/storage/upload
      - /data/storage/vosk:/usr/local/freeswitch/storage/vosk
      - /data/storage:/usr/local/freeswitch/storage
      - /data/sounds:/usr/local/freeswitch/sounds
      - /data/blocks:/usr/local/freeswitch/blocks
      - /data/xtra_config.lua:/etc/xtra/xtra_config.lua
version: "3"

services:
  xswitch-nginx-xui:
    container_name: "xswitch-nginx-xui"
    image: ccr.ccs.tencentyun.com/free/xswitch-nginx-xui:4.0.0
    network_mode: "host"
    restart: always
    env_file: ./.env
    volumes:
      - /data/storage:/usr/local/freeswitch/storage

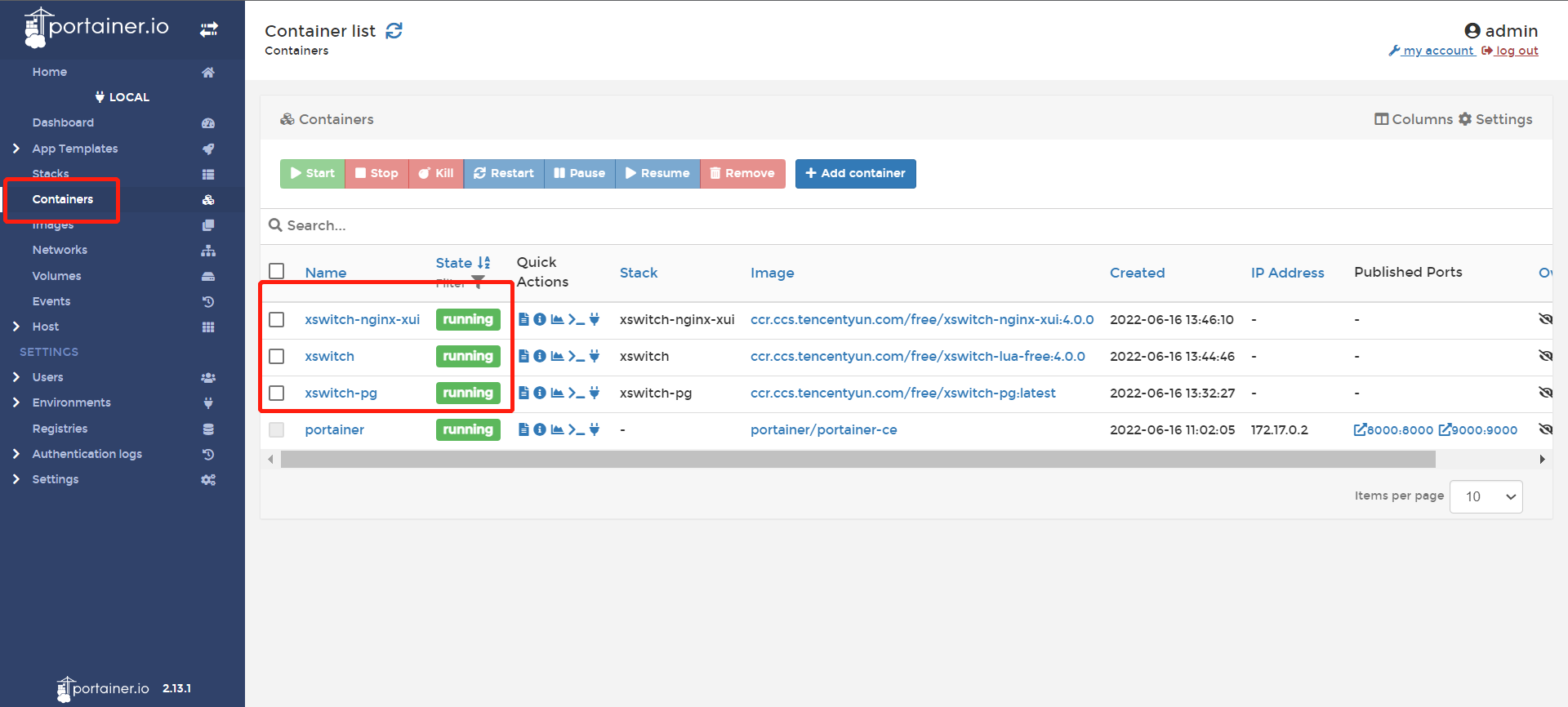

完成上述添加,可以在Containers中查看,并查看启动状态。

使用 XSwitch

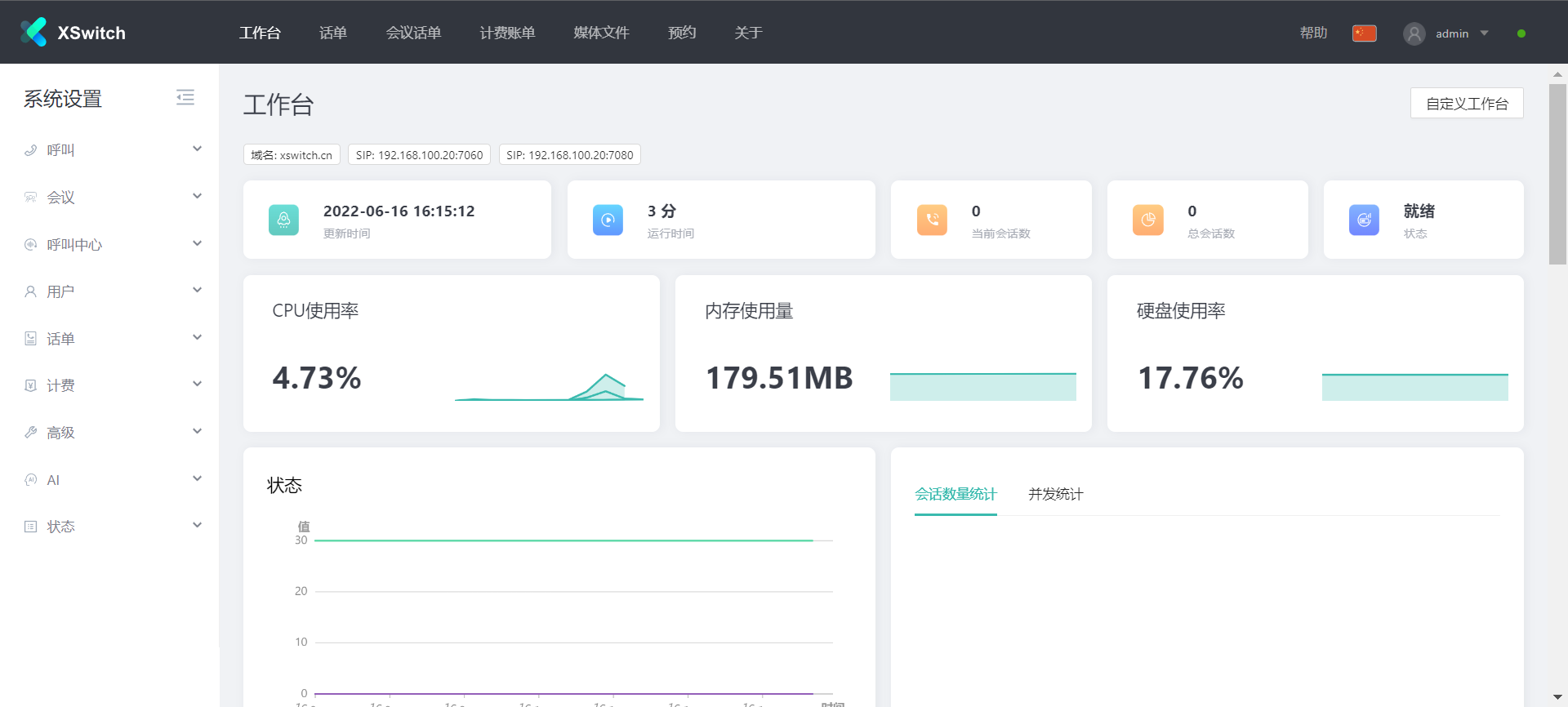

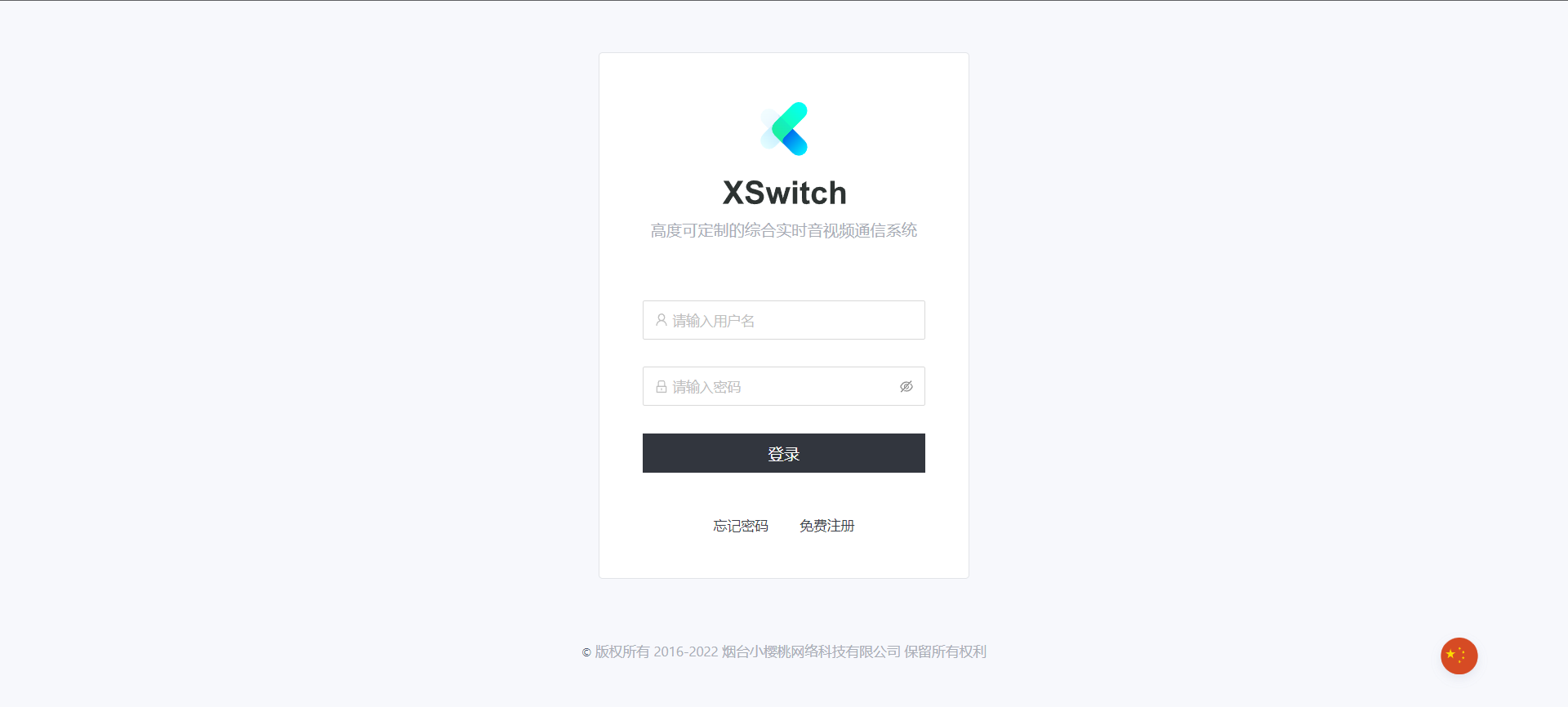

经过一翻精彩操作,我们终于可以看到XSwitch了。体验一下吧。 通过浏览器输入http://localhost,初始账号和密码均为admin

输入账户和密码,进行我们 XSwitch 旅行吧!

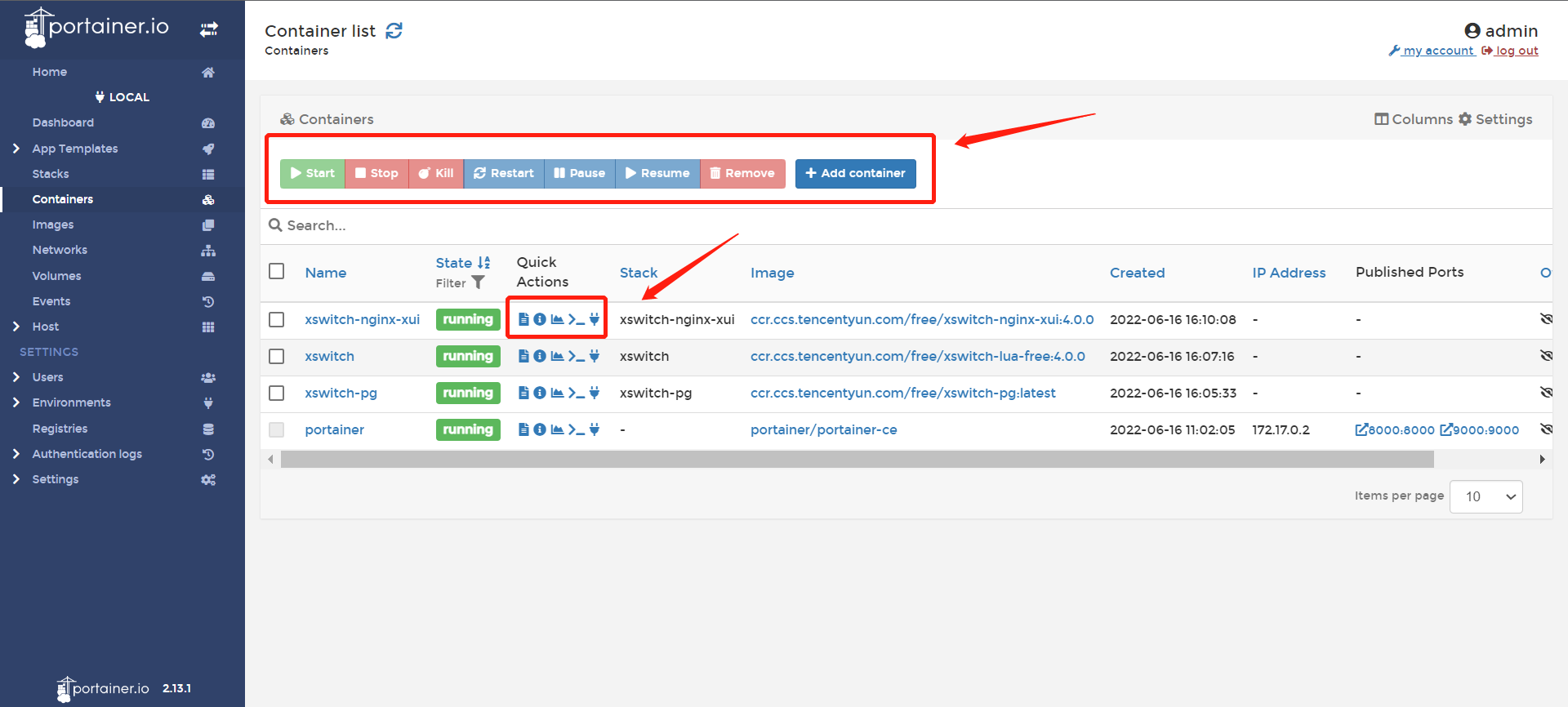

Portainer 简单操作

  • 第一红框内有容器的操作命令如: 启动、停止、重启、删除等。
  • 第二个红框内的是容器的的一些快接按键,依次有日志、容器元数据信息、容器状态、登录容器。

注意事项

  • 需要注意的是在添加xswitch-pgxswitch不需要加载.envHTTP_PORTNGINX_PROXY变量。
  • 如遇到登录账号密码错误,可删除容器,重新进行添加。
  • 如果无法打开网页可以查看日志。如有80端口被占用可以自行调整端口。或将xswitch停止后重启xswitch-nginx-xui,最后将xswitch启动。
  • 缺少声音可到/data目录下,执行make soundsmake music
