LDAP

LDAP(Lightweight Directory Access Protocol,轻量目录访问协议),是一种 C/S(即“客户端/服务器”)模式的协议,基于此协议可实现“客户端访问服务器目录”的功能。

LDAP 服务器方便用户集中管理电话簿。支持 LDAP 功能的 IP 话机通过设置 LDAP 服务器,可实现在话机上快速查找 LDAP 上的联系人信息,而不需要在本地维护电话簿。

启动 LDAP 服务器

LDAP 服务为新的镜像服务,服务取系统中分机和联系人信息。该功能默认不启动,默认端口为3893。如需 LDAP 服务,请提前联系相关负责人。

LDAP 客户端配置示例

配置 Grandstream 话机的 LDAP 功能

适用于话机: Grandstream GXP1625

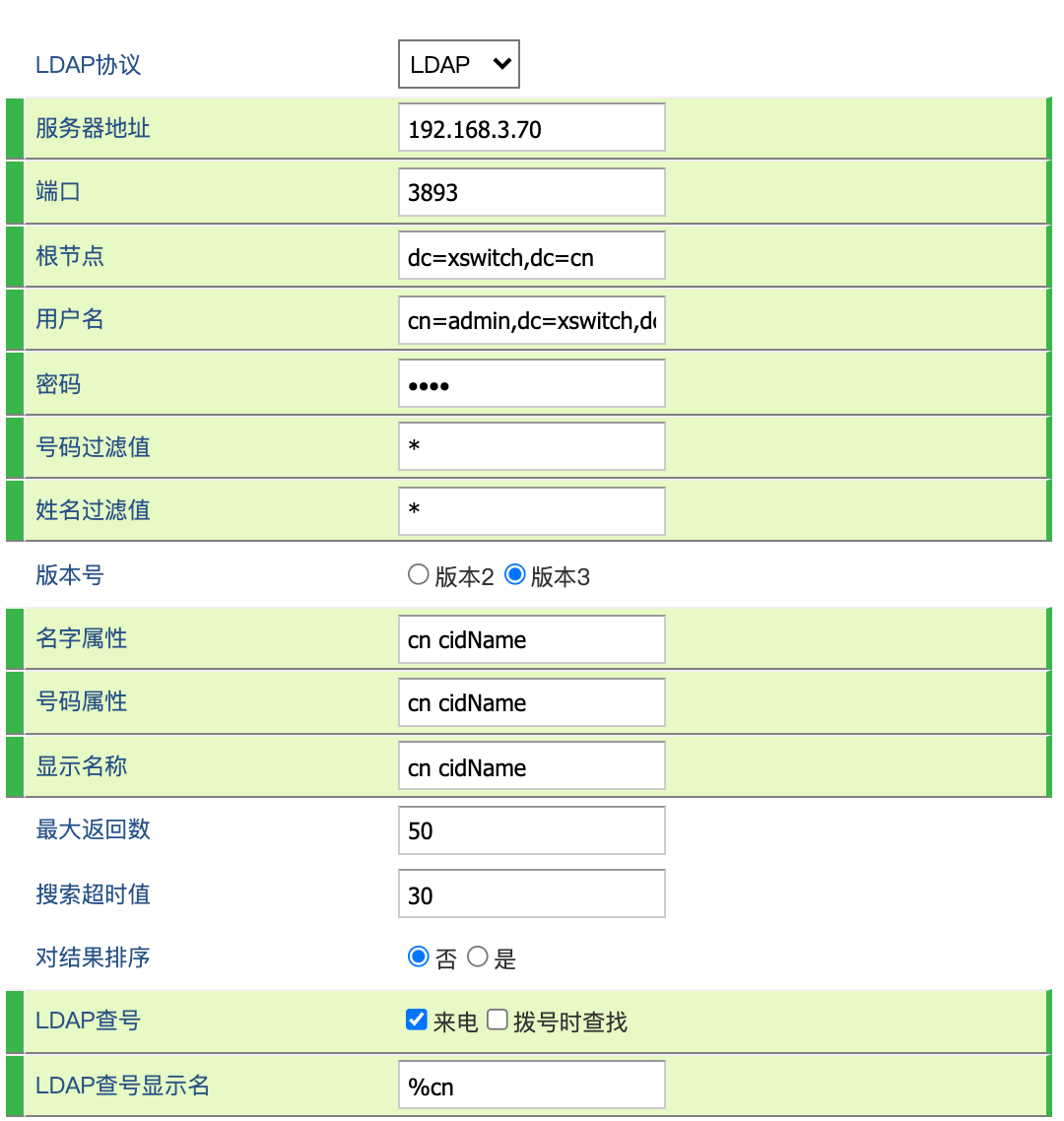

登录话机网页,进入【电话本】 ⇨ 【LDAP】,配置 LDAP 客户端,参数设置如下图所示:

LDAP设置\label{fig:GS_LDAP}

  • 服务器地址: 填写系统的 IP 地址192.168.3.70
  • 端口: 填写 LDAP 服务器地址的端口,如3893
  • 根节点: 填写 LDAP 服务器的目录节点,dc=xswitch,dc=cn
  • 用户名: 填写 LDAP 服务器的用户名,cn=admin,dc=xswitch,dc=cn
  • 密码: 填写 LDAP 服务器的密码,password;
  • 号码过滤值: 设置话机通过“号码”搜索联系人信息。“*”代表任意字母,“%”代表输入的字符串,用于筛选条件的前缀(|(cn=%))
  • 姓名过滤值: 设置话机通过“姓氏”搜索联系人信息。“*”代表任意字母,“%”代表输入的字符串,用于筛选条件的前缀(|(cidName=%))
  • 版本号: LDAP 服务器协议的版本,默认即可;
  • 名字属性: 设置要获取的名字属性,cidName
  • 号码属性: 设置要获取的号码属性,cn
  • 显示名称: 设置 LDAP 服务器搜索结果的显示名称。显示名称格式必须以“%”开头,如:%cidName
  • 最大返回数: 设置 LDAP 服务器搜索结果的最大条目。有效值范围13000。默认为50条;
  • 搜索超时值: 设置 LDAP 服务器执行搜索联系人的请求时间,单位为秒,有效值范围0180,默认即可;
  • 对结果排序: 设置 IP 话机是否对搜索结果进行排序,默认为“否”;
  • LDAP 查号: 当有“来电”或“拨打电话时”,是否在 LDAP 电话簿中搜索号码;
  • LDAP 查号显示名: 设置 LDAP 查找呼入呼出电话的显示名称,%cidName

适用于话机:

Grandstream GXP1610
Grandstream GXV3350

登录话机网页,进入【联系人信息】 ⇨ 【LDAP】,配置 LDAP 客户端,参数设置如下:

  • 服务器地址: 192.168.3.70
  • 端口: 3893
  • 根节点: dc=xswitch,dc=cn
  • 用户名: cn=admin,ou=0,dc=xswitch,dc=cn
  • 密码: password
  • 号码过滤值: (cn=%)
  • 姓名过滤值: (cidName=%))
  • 版本号: LDAP 服务器协议的版本,默认即可;
  • 名字属性: 设置要获取的名字属性,cn cidName
  • 号码属性: 设置要获取的号码属性,cn cidName
  • 显示名称: 设置 LDAP 服务器搜索结果的显示名称。显示名称格式必须以“%”开头,如:%cn
  • LDAP 查号: 当有“来电”或“拨打电话时”,是否在 LDAP 电话簿中搜索号码;
  • LDAP 查号显示名: 设置 LDAP 查找呼入呼出电话的显示名称,%cn

配置方位话机的 LDAP 功能

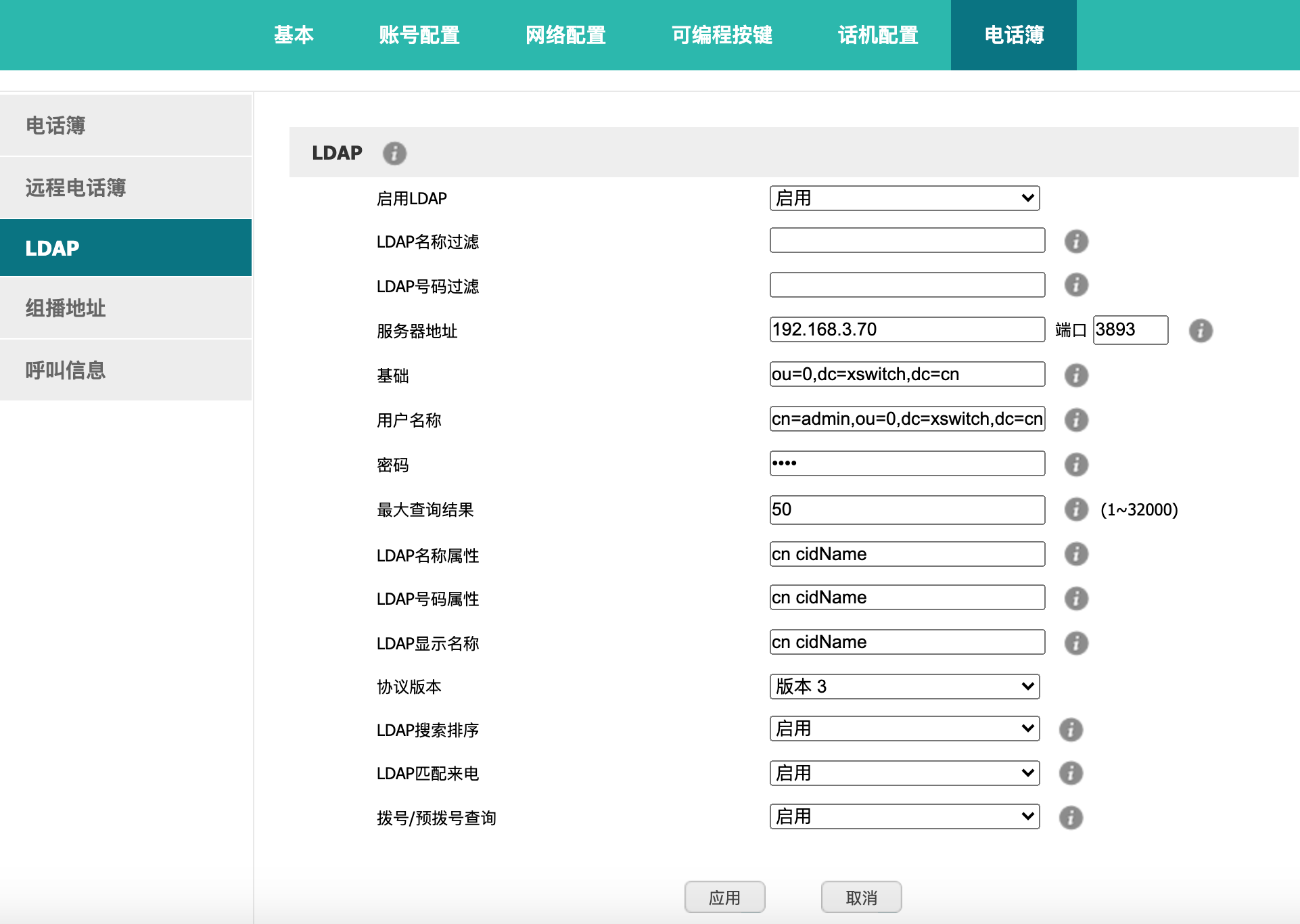

登录方位话机网页,在页面点击【电话薄】⇨【LDAP】,配置 LDAP 客户端,参数设置如下图所示:

LDAP设置\label{fig:FW_LDAP}

  • 服务器地址: 填写系统的 IP 地址192.168.3.70,端口对应3893
  • 基础: 填写 LDAP 服务器的目录节点,dc=xswitch,dc=cn
  • 用户名称: 填写 LDAP 服务器的用户名,cn=admin,dc=xswitch,dc=cn
  • 密码: 填写 LDAP 服务器的密码,password;
  • LDAP 名称过滤: 设置话机通过“号码”搜索联系人信息。“*”代表任意字母,“%”代表输入的字符串,用于筛选条件的前缀(|(cn=%));
  • LDAP 号码过滤: 设置话机通过“姓氏”搜索联系人信息。“*”代表任意字母,“%”代表输入的字符串,用于筛选条件的前缀(|(cidName=%));
  • 最大查询结果: 设置 LDAP 服务器搜索结果的最大条目。有效值范围132000。默认为50条;
  • LDAP 名字属性: 设置要获取的名字属性,cidName
  • LDAP 号码属性: 设置要获取的号码属性,cn
  • 协议版本: LDAP 服务器协议的版本,默认即可;
  • LDAP 搜索排序: 启用;
  • LDAP 匹配来电: 启用;
  • 拨号/预拨号查询: 启用;

适用于 Fanvil V67 话机:

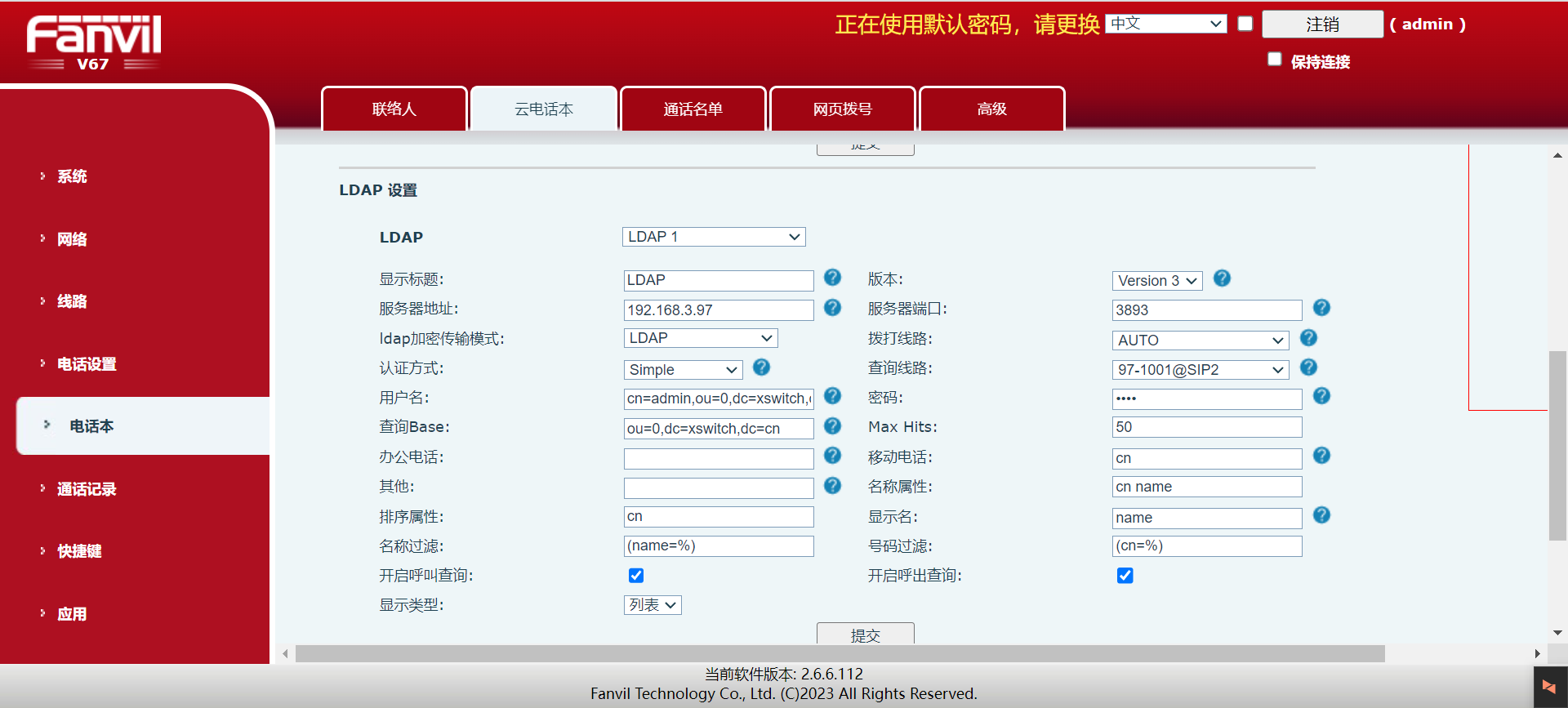

登录方位话机网页,在页面点击【电话本】⇨【云电话本】,配置 LDAP 客户端,参数设置如下图所示:

LDAP设置\label{fig:FWV67_LDAP}

注意: 在设置分机域的时候需要小写,否则会提示user not found

配置 Zoiper 软电话的 LDAP 功能

  • 运行Zopier Biz软电话;
  • 进入Settings > Preferences > Contacts > LDAP Options
  • 勾选Use this server to search for contacts
  • 配置LDAP客户端;
参数设置说明
LDAP server系统 IP 地址192.168.3.x
Password管理员的密码password
CNLDAP 服务器的用户名cn=admin,dc=xswitch,dc=cn
DNLDAP 服务器的目录节点dc=xswitch,dc=cn
Result limit设置 LDAP 服务器搜索结果的最大条目0
Min Chars to Search设置 LDAP 服务器搜索条件的最少字符1
Fields to Search设置要获取的名字属性cn, cidName
XMPP presenceLDAP 中此栏的名称指向 XMPP 联系人的状态名称Do not use

配置DINSTAR C63G话机的 LDAP 功能

登录话机网页,进入【联系人信息】 ⇨ 【LDAP】,配置 LDAP 客户端,参数设置如下:

  • 服务器地址: 192.168.3.70
  • 端口: 3893
  • 根节点: dc=xswitch,dc=cn
  • 用户名: cn=admin,ou=0,dc=xswitch,dc=cn
  • 密码: password
  • 号码过滤值: (cn=%)
  • 姓名过滤值: (cidName=%))
  • 版本号: LDAP 服务器协议的版本,默认即可;
  • 名字属性: 设置要获取的名字属性,cn cidName
  • 号码属性: 设置要获取的号码属性,cn cidName
  • 显示名称: 设置 LDAP 服务器搜索结果的显示名称。显示名称格式必须以“%”开头,如:%cn
  • LDAP 查号: 当有“来电”或“拨打电话时”,是否在 LDAP 电话簿中搜索号码;
  • LDAP 查号显示名: 设置 LDAP 查找呼入呼出电话的显示名称,%cn

配置HUAWEI IP PHONE 7920话机的 LDAP 功能

适用于 HUAWEI IP PHONE 7920 话机:

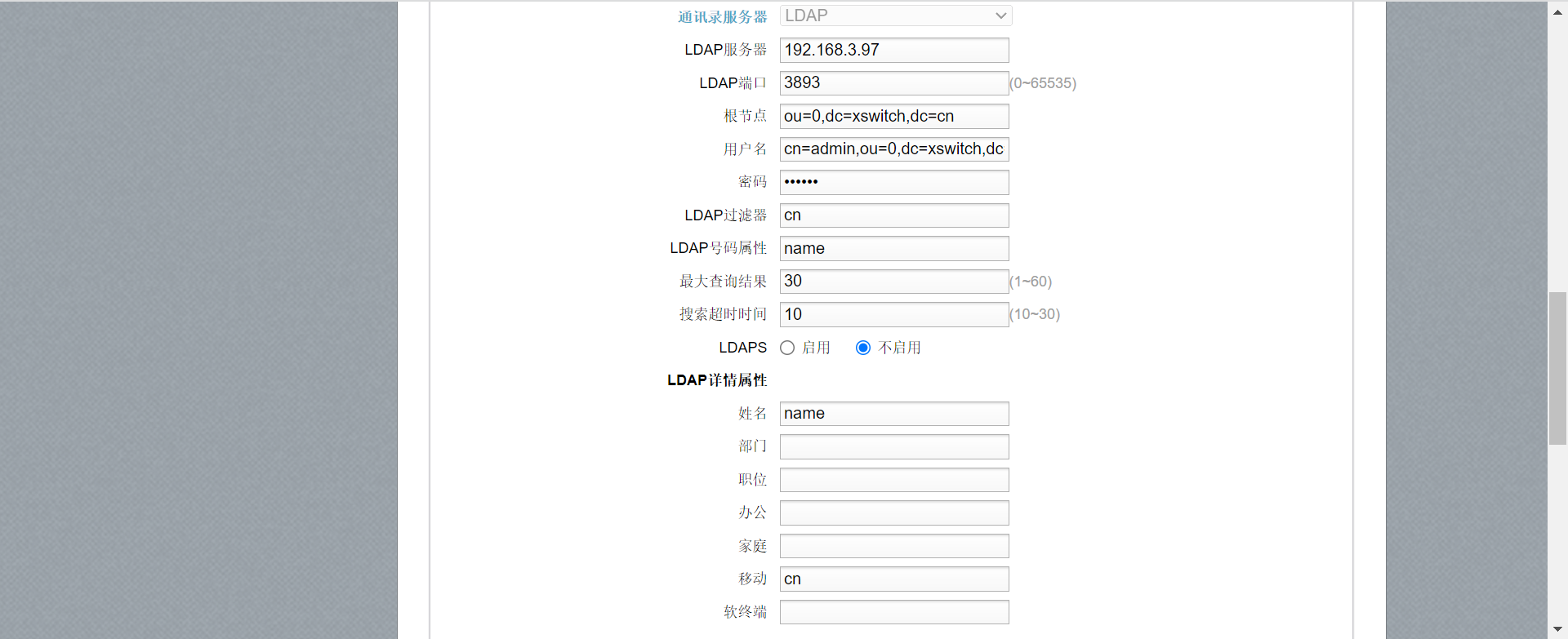

登录方位话机网页,在页面点击【高级】⇨【服务器】⇨【通讯录服务器】,配置 LDAP 客户端,参数设置如下图所示:

LDAP设置\label{fig:HW7920_LDAP}

注意:LDAP 功能需要在 XSwitch 端额外配置并启用 LDAP 服务器组件。
