XCC 设置

XCC 模块主要是实现控制 XSwitch，程序员不用纠结于 XSwitch 的内部逻辑，从更高的视角分析业务需求，进而调用合适的 API 进行控制。

• debug：调试日志级别， 0~7。
• nats‑url：NATS 的地址，如nats://127.0.0.1:4222，如果不配置则不连接 NATS。
• publish‑events‑subject‑prefix：事件的Subject前缀，如.event，将会变为cn.xswitch.ctrl.event.CHANNEL_ANSWER之类。
• cdr‑format：CDR的格式，可以在CDR中选一种格式，目前支持 CUSTOM。
• xml‑handler‑bindings：XML 绑定，不同的Section以￨分隔，如directory￨config。
• cdr-subject：CDR 事件名，如填写cn.xswitch.cdr。

绑定哪些事件。绑定的事件会向NATS发送，如果设置为ALL则会绑定所有事件。发送的Topic可以由publish‑events‑subject‑prefix参数改变，如：

• cn.xswitch.ctrl.event.CHANNEL_ANSWER
• cn.xswitch.ctrl.event.CUSTOM.sofia::register

如果你想订阅通话相关事件，可以绑定如下几个事件

• CHANNEL_CREATE //通话创建事件
• CHANNEL_STATE //状态
• CHANNEL_ANSWER //应答
• CHANNEL_HANGUP_COMPLETE //挂机结束

挂机结束后话单指定事件，默认如下字段参数说明：

• caller_id_name //主叫号码
• destination_number // 被叫号码
• uuid //通话 uuid
• start_stamp //开始时间
• answer_stamp //应答时间
• end_stamp //结束时间
• duration //总时长
• billsec //计费时长
• hangup_cause //挂机原因
• context //呼叫源
• direction //方向
• caller_id_name //主叫名称

• 第一步：开启mod_xcc模块
• 第二步：点【高级配置】⇨【系统设置】⇨ XCC 修改相关参数并重载生效

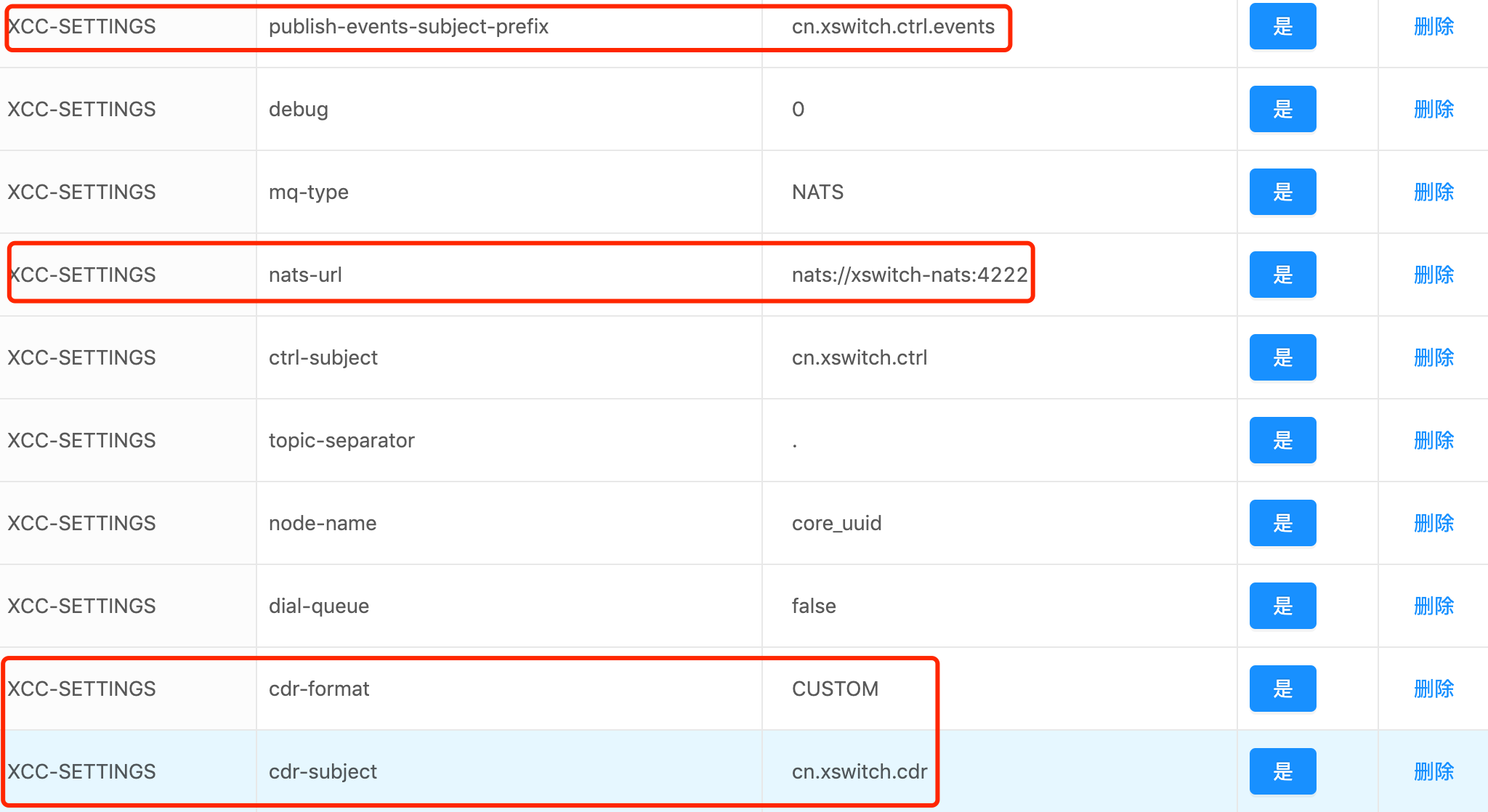

参数设置：

• XCC-SETTINGS: nats-url设置（默认无须修改）
• XCC-SETTINGS: publish-events-subject-prefix设置（定义订阅事件前缀，主要用于后续订阅需要统一），比如cn.xswitch.ctrl.events，然后开启即可；
• XCC-SETTINGS: cdr-format设置（话单格式），默认CUSTOM即可，只需要开启
• XCC-SETTINGS: cdr-subject设置（话单订阅事件名，用于后续客户订阅话单信息），比如cn.xswitch.cdr

如下图所示：

• XCC-BINDINGS：CHANNEL_CREATE
• XCC-BINDINGS：CHANNEL_STATE
• XCC-BINDINGS：CHANNEL_ANSWER
• XCC-BINDINGS：CHANNEL_HANGUP_COMPLETE

如下图所示：

第三步：写订阅代码，现提供nodejs下的 demo，如 events.js，代码如下：

const NATS = require('nats')
// nats_url对应配置文件中nats‑url的值
let nats_url = process.env.NATS_URL
console.log('Connecting to ' + nats_url)
const nc = NATS.connect(nats_url)
console.log('Event started, waiting ...')

// controller handler 订阅事件，其中`cn.xswitch.ctrl.events`对应xcc配置文件中的`publish‑events‑subject‑prefix`中的值
nc.subscribe('cn.xswitch.ctrl.events', function (msg, reply, subject, sid) {
  console.log('Received a message: ' + subject)
  console.log(msg)
})

function wait() {
  // console.log('tick ... ');
  setTimeout(wait, 3000)
}

wait()
// Close connection
// nc.close()

关于 XCC，请参阅《XSwitch XCC API 手册》，以及示例代码：https://git.xswitch.cn/xswitch/xcc-examples 。

通过 XCC 协议进行 RTC 信令控制，需要配合 UAS 使用。UAS 是一个 Go 语言开发的 Websocket Proxy，可以将 Verto 信令转换为 XCC 信令，进而支持 XSwitch 集群。
